프로그램의 기본 제어 구조 및 순서도

프로그램의 기본 제어 구조

기본 제어 구조에는 4가지가 있다.

1. 순차적 구조 (명령문이 나열된 순서대로 하나씩 순차적으로 수행 - sequence structure)

2. 선택 구조 (조건 분기 if else 문 - selection 또는 decision structure)

3. 반복 구조 (조건에 따라 반복하는 while, for, do-while - repetition, iteration, loop structure)

4. 건너뜀 구조 (프로그램의 흐름을 도중에 건너뜀 goto, break, continue - junp structure)

이런 네 개의 구조가 기본제어 구조이다.

---

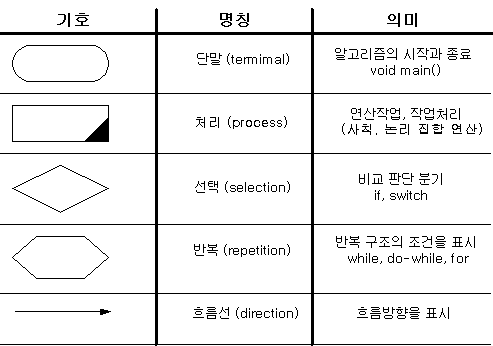

순서도

---

순차구조와 분기구조

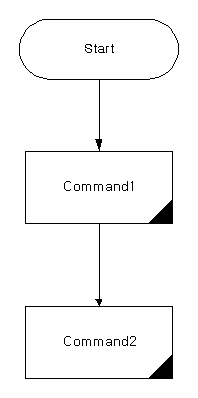

1. 순차구조

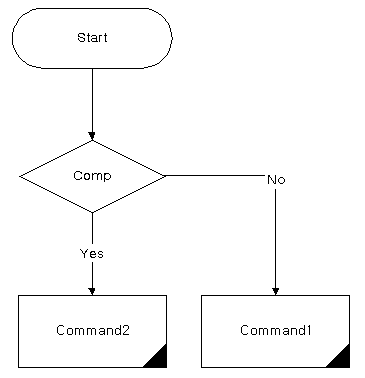

2. 분기구조

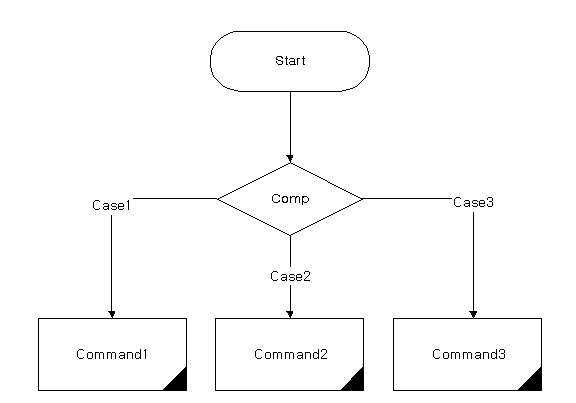

3. 다중분기

4. 반복구조

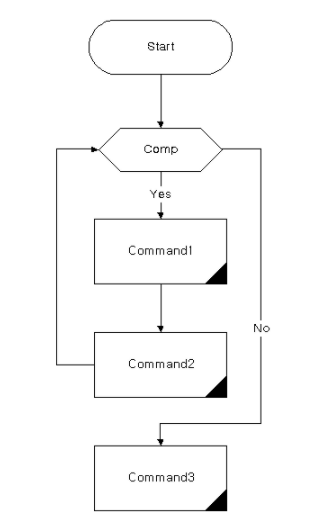

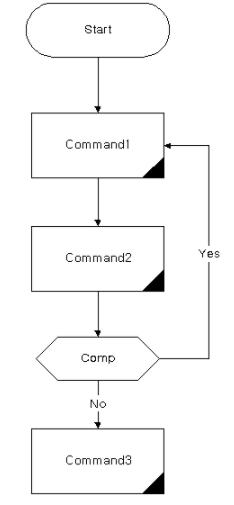

그림1. 선판단 반복 / 그림2. 후판단반복

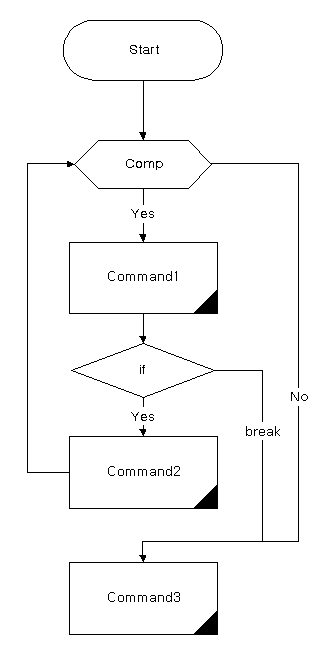

5. break, continue 구조

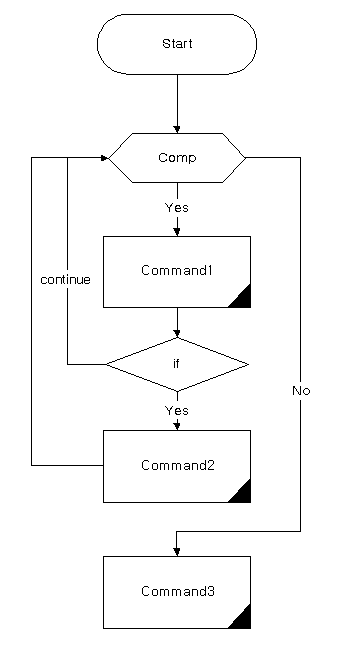

그림1. break 구조 / 그림2. continue 구조

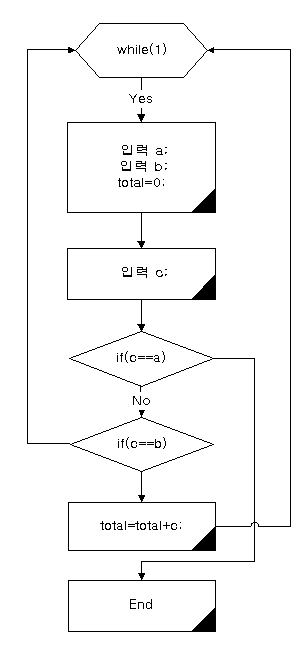

6. break와 continue 구조

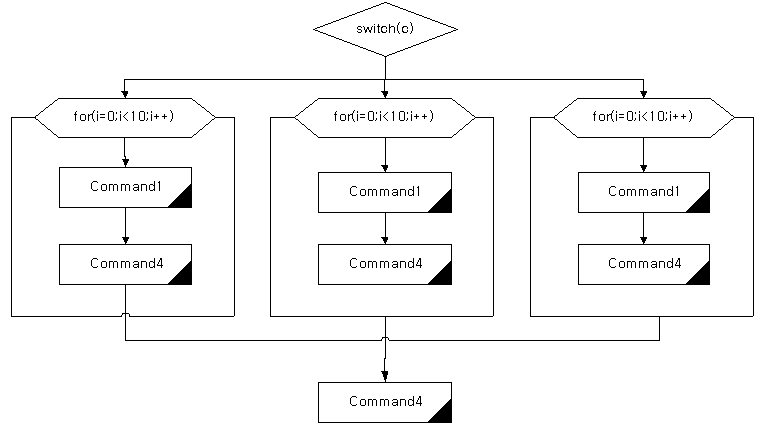

7. 프로그래밍 구조의 최적화

---

결론

프로그래밍과 설계는 밀접한 관계를 가지고 있다.
설계에서 전체 프로그램은 객체지향방식으로 설계한다.
그러나 하부로 갈떄는 모듈로 세분화 되는데 이때는 순서도를 주로 이용한다.

실패한 프로그램의 가장 큰 원인은 설계가 없었다는것..

프로그램 개발을 성공하려면 설계가 중요하다...
